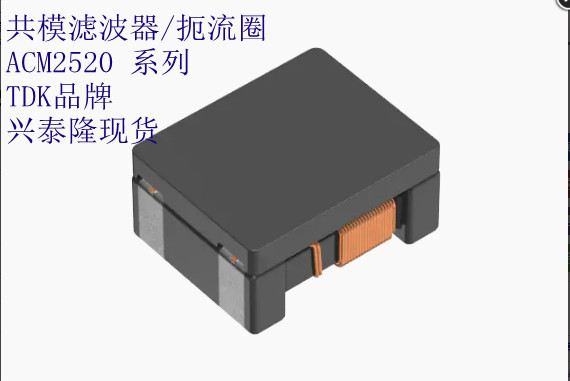

ACM2520-301-2P-T002 TDK共模濾波器

庫存型號較多，可以在頂端搜索型號查詢
或加微信查詢型號18922842911

咨詢熱線
0755-29602911

尺寸

長度(L)	2.50mm ±0.20mm
寬度(W)	2.00mm ±0.20mm
厚度 \| 高低	1.20mm ±0.10mm

電氣特性

共模阻抗 [Typ.]	300Ω at 100MHz
共模阻抗 [Min.]	225Ω at 100MHz
共模電感	660nH at 1MHz (參考)
額定電流	400mA
額定電壓	20VDC
絕緣電阻 [Min.]	10MΩ
直流電阻	350mΩ Max.

其他

使用溫度范圍	-40～85°C
焊接方法	回流烙鐵焊接
AEC-Q200	No
包裝形式	塑封編帶 (180mm卷筒、帯寬 8mm)
包裝個數	2000pcs
重量	0.025g

ACM系列
ACM2520型
特點
1、保持共模濾波器要求的特性，并實現了大幅小型化的卷線型片式共模濾波器?！?br />對于共模噪音的阻抗?jié)M足1000W [100MHz]，發揮了較大的噪音抑制效果。
2、由于差分模式阻抗被抑制在較低水平，因此對于高速信號幾乎不會產生影響。
3、準備有2線型與3線型，可應對各種電路及噪音。
4、工作溫度范圍: –40 to +85°C
用途
1、用于應對可能對信號造成影響的高速差動信號線共模噪音。
2、電腦及周邊設備的USB線。
3、電腦、 STB等的IEEE1394線、 ETHERNET線。
4、液晶屏幕的LVDS、 Panel Link線。

TDK優質現貨商
以下型號現貨供應：
ACM2520-102-2P-T002
ACM2520-301-2P-T002
ACM2520-601-2P-T002
ACM2520-801-3P-T002
