ACM4520-901-2P-T000 TDK共模濾波器/扼流圈

庫存型號較多，可以在頂端搜索型號查詢
或加微信查詢型號18922842911

咨詢熱線
0755-29602911

ACM4520-901-2P-T000

用途	一般等級
特點	Wire Wound繞線 Power電源線
系列	ACM
狀態	量產體制
品牌	TDK

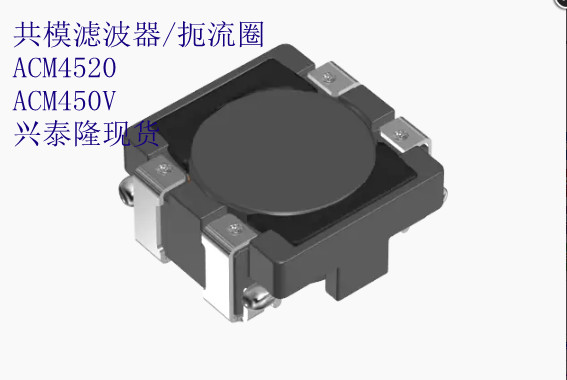

圖片僅供參考，并展示示范產品。

3D模型

尺寸

長度(L)	4.70mm ±0.20mm
寬度(W)	4.50mm ±0.20mm
厚度 \| 高低	2.00mm Max.

電氣特性

共模阻抗 [Typ.]	900Ω at 100MHz
共模阻抗 [Min.]	650Ω at 100MHz
共模電感	1.6μH at 1MHz (參考)
額定電流	2A
額定電壓	50VDC
絕緣電阻 [Min.]	10MΩ
直流電阻	60mΩ Max.

其他

使用溫度范圍	-40～85°C
焊接方法	回流烙鐵焊接
AEC-Q200	NO
包裝形式	塑封編帶 (180mm卷筒、帯寬 12mm)
包裝個數	800pcs
重量	0.144g

ACM4520型
■特點
?適用于大電流的片式共模濾波器。
?無論哪種系列均將形狀控制在最小限度，同時具備較高的共模阻抗，能夠大幅降低噪音。
?由于是低高度小型形狀，因此適合表面安裝。
?工作溫度范圍: –40 to +85°C

■用途
?用于應對電子設備的電源線噪音（DVC、DVD cam、DSC等）。

TDK優質現貨商
以下型號現貨供應：
ACM4520-901-2P-T000
ACM4520-142-2P-T000
ACM4520-421-2P-T000
ACM4520-231-2P-T000
