當前所在位置：首頁 > 產品展示 > 共模濾波器/共模電感 > ACM70V-701-2PL-TL00 TDK共模濾波器/扼流圈

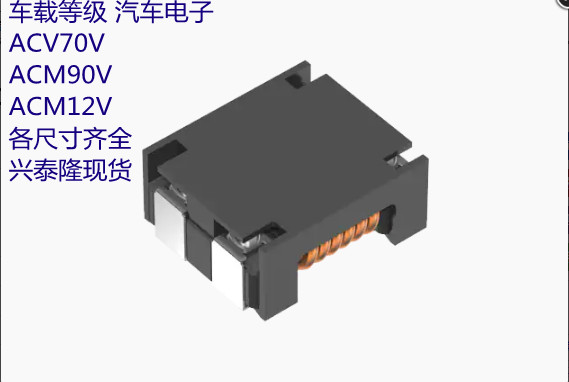

ACM70V-701-2PL-TL00 TDK共模濾波器/扼流圈

TDK汽車級車規級共模濾波器，共模電感，共模扼流圈
ACM70V-701-2PL-TL00
ACM90V-152-2PL-TL00
ACM90V-701-2PL-TL00
ACM12V-701-2PL-TL00

咨詢熱線
0755-29602911

ACM70V-701-2PL-TL00

用途	車載等級
特點	Wire Wound繞線 AEC-Q200AEC-Q200 Power電源線
系列	ACM
狀態	量產體制
品牌	TDK

圖片僅供參考，并展示示范產品。

3D模型

尺寸

長度(L)	7.00mm ±0.20mm
寬度(W)	6.00mm ±0.20mm
厚度 \| 高低	3.50mm Max.

電氣特性

共模阻抗 [Typ.]	700Ω at 100MHz
共模阻抗 [Min.]	500Ω at 100MHz
共模電感	7.5μH at 1MHz (參考)
額定電流	4A
額定電壓	80VDC
絕緣電阻 [Min.]	10MΩ
直流電阻	15mΩ Max.

其他

使用溫度范圍	-40～125°C
焊接方法	回流烙鐵焊接
AEC-Q200	YES
包裝形式	塑封編帶 (330mm卷筒、帯寬 16mm)
包裝個數	1500pcs
重量	0.35g

ACM70V型
■特點
?通過作為專用磁芯設計而成的方型閉磁路磁芯，在保持特性的同時實現小型化。
?由于是低高度設計，因此適合表面安裝。
?發揮著高效控制共模噪音效果的高阻抗特性。
?在125°C環境下最多可使用4A。
?使用溫度達到了–40～+125°C的寬廣范圍。
?工作溫度范圍: –40 to +125°C（不包含自我發熱。）
?符合AEC-Q200
