ACM9070-701-2PL-TL01 共模濾波器/扼流圈

庫存型號較多，可以在頂端搜索型號查詢
或加微信查詢型號18922842911

咨詢熱線
0755-29602911

ACM9070-701-2PL-TL01

用途	一般等級
特點	Wire Wound繞線 Power電源線
系列	ACM
狀態	量產體制
品牌	TDK

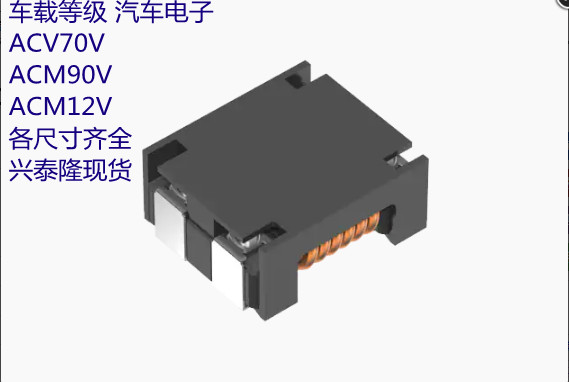

圖片僅供參考，并展示示范產品。

3D模型

尺寸

長度(L)	9.00mm ±0.20mm
寬度(W)	7.00mm ±0.20mm
厚度 \| 高低	4.50mm Max.

電氣特性

共模阻抗 [Typ.]	700Ω at 100MHz
共模阻抗 [Min.]	500Ω at 100MHz
共模電感	1.4μH at 1MHz (參考)
額定電流	5A
額定電壓	80VDC
絕緣電阻 [Min.]	10MΩ
直流電阻	10mΩ Max.

其他

使用溫度范圍	-40～85°C
焊接方法	回流烙鐵焊接
AEC-Q200	NO
包裝形式	塑封編帶 (330mm卷筒、帯寬 16mm)
包裝個數	800pcs
重量	0.82g

ACM9070型
■特點
?適用于大電流的片式共模濾波器。
?無論哪種系列均將形狀控制在最小限度，同時具備較高的共模阻抗，能夠大幅降低噪音。
?由于產品的高度尺寸也被控制在較低水平，因此能夠適應不斷小型輕量化的便攜式設備的高密度化趨勢。
?工作溫度范圍: –40 to +85°C

■用途
?用于應對所有電子設備的電源線噪音。
