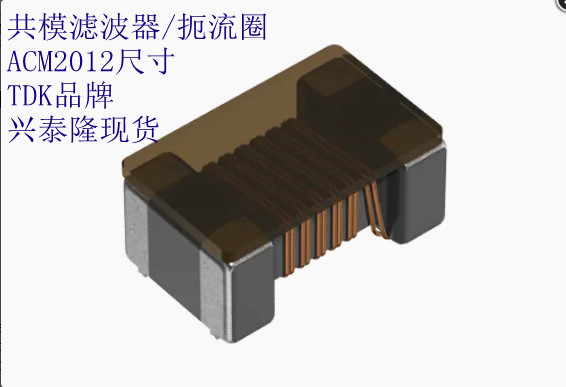

ACM2012-201-2P-T002 TDK共模濾波器

庫存型號較多，可以在頂端搜索型號查詢
或加微信查詢型號18922842911

咨詢熱線
0755-29602911

ACM2012-201-2P-T002

用途	一般等級
特點	Wire Wound繞線 High-speed高速信號線
系列	ACM
狀態	量產體制(新設計非推薦) 推薦代替型號 : MCZ1210AH201CPTA0G (不保證其兼容性。)
品牌	TDK

圖片僅供參考，并展示示范產品。

3D模型

尺寸

長度(L)	2.00mm ±0.20mm
寬度(W)	1.20mm ±0.20mm
厚度 \| 高低	1.20mm ±0.10mm

電氣特性

共模阻抗 [Typ.]	200Ω at 100MHz
共模阻抗 [Min.]	150Ω at 100MHz
共模電感
額定電流	350mA
額定電壓	50VDC
絕緣電阻 [Min.]	10MΩ
直流電阻	250mΩ Max.

其他

使用溫度范圍	-40～85°C
焊接方法	回流烙鐵焊接
AEC-Q200	NO
包裝形式	塑封編帶 (180mm卷筒、帯寬 8mm)
包裝個數	2000pcs
重量	0.01g

ACM系列
ACM2012型
■特點
?實現了溫度范圍為–40～+105°C的高可靠性。
?阻抗變化: 為使其適用于各種用途，備齊豐富的陣容。
?共模EMI對策: 可在不發生波形失真的情況下，抑制波形共模EMI。
?工作溫度范圍: –40 to +105°C
?符合AEC-Q200
■用途
?抑制車載多媒體接口（MOST、USB2.0、IDB-1394等）用放射噪音
