CKG45NX5R1H106M500JH

CKG45NX5R1H106MT009W 1812 106M 50V 10UF 20%金屬支架

現貨供應TDK電容電感濾波器熱敏電阻
手機微信號18922842911

咨詢熱線
0755-29602911

CKG45NX5R1H106M500JH

交貨型號 ?	CKG45NX5R1H106MT****
用途	一般等級
特點	Mega金屬支架電容
系列	CKG45N(4532) [EIA 1812]
狀態	停止生產計劃停產發布日期 : 2022年3月1日最后訂單日期 : 2023年9月30日最后出貨日期 : 2024年3月31日
品牌	TDK

圖片僅供參考，并展示示范產品。

3D模型

尺寸

長度(L)	5.00mm ±0.50mm
寬度(W)	3.50mm ±0.50mm
厚度(T)	5.00mm ±0.50mm
金屬端子寬度(E)	1.10mm ±0.30mm
推薦焊盤布局(PA)	3.30mm to 3.70mm
推薦焊盤布局(PB)	1.20mm to 1.50mm
推薦焊盤布局(PC)	2.70mm to 3.20mm

電氣特性

電容	10μF ±20%
額定電壓	50VDC
溫度特性 ?	X5R(±15%)
耗散因數 (Max.)	5%
絕緣電阻 (Min.)	50MΩ

其他

焊接方法	回流
AEC-Q200	NO
包裝形式	塑封編帶 (330mm卷筒)
包裝個數	1000pcs

TDK品牌金屬支架電容 CKG45NX5R1H106M500JH

CKG45NX5R1H106MT009W 興泰隆現貨齊全，原裝正品

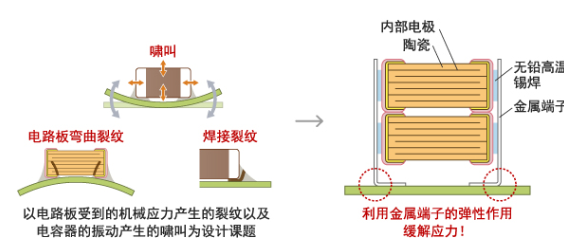

金屬支架電容是通過在外部電極上接合金屬端子來解決大型MLCC貼裝的設計，
以滿足高耐壓，高容量，抗彎曲，抗噪音應用。

產品特點：
1. 在貼片的外部電極上接合金屬端子。
金屬端子的彈性作用可以緩和施加在貼片上的應力。

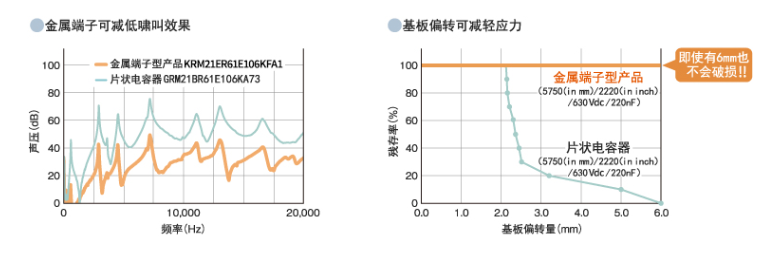

2. 大幅降低嘯叫及基板的扭曲裂紋、焊接裂紋。
即使在基板偏轉量為6mm的情況下也不見破壞。

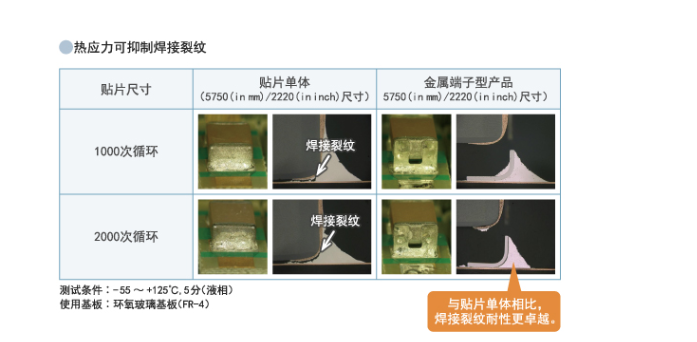

即使熱應力循環2,000次也不會產生焊接裂紋。

3. 對應貼片的堆疊。
重疊2個電容器實現大容量化。

TDK金屬支架電容，目前已廣泛量產，主要應用于各種電源模塊，充電樁，新能源汽車等領域，
興泰隆電子備有全系列TDK金屬支架電容，
以下型號均現貨供應，原裝正品，可追溯：
