MCZ1210CH900L2TA0G

TDK共模扼流圈/共模靜噪濾波器系列型號齊全

MCZ1210CH900L2TA0G 庫存現貨，可聯系業務實拍圖片

咨詢熱線
0755-29602911

MCZ1210CH900L2TA0G

用途	一般等級
特點	Multilayer積層 Ultra超高速信號線
系列	MCZ
狀態	量產體制
品牌	TDK

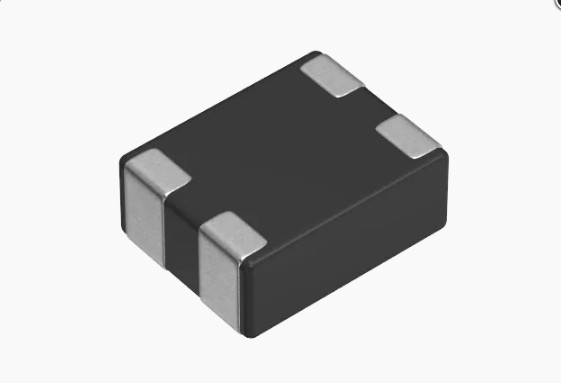

圖片僅供參考，并展示示范產品。

3D模型

尺寸

長度(L)	1.25mm ±0.15mm
寬度(W)	1.00mm ±0.15mm
厚度 \| 高低	0.50mm ±0.10mm

電氣特性

共模阻抗 [Typ.]	90Ω at 100MHz
共模阻抗 [Min.]
共模電感	132nH at 1MHz (參考)
額定電流	100mA
額定電壓	5VDC
絕緣電阻 [Min.]	10MΩ
直流電阻	3Ω Max.

其他

使用溫度范圍	-40～85°C
焊接方法	回流烙鐵焊接
AEC-Q200	NO
包裝形式	塑封編帶 (180mm卷筒、帯寬 8mm)
包裝個數	4000pcs
重量	0.003g

MCZ1210DH_CP 型
■特點
○超高速差動疊層共模濾波器。
○確保共模阻抗的同時，將差分模式的傳輸頻帶加寬至 6.0GHz。
○在幾乎不對高速差動傳輸線的信號產生影響的情況下，發揮抑制共模噪音的效果。
○差分模式的特性阻抗為 100Ω。
○適用于超高速差動傳輸線， HDMI， USB3.0 等的噪音抑制。
○工作溫度范圍 : –40 to +85°C
■用途
○超高速差動接口（HDMI、 LVDS、 MIPI、 USB3.0）
○服務器、 PC、 DSC、 DVC、 TV、游戲機、可穿戴設備

TDK優質現貨商
以下型號供您選型：
興泰隆電子劉先生18922842911（微信同號）
MCZ1210AH900L2TA0G
MCZ1210DH900L2TA0G
MCZ1210DH500L2TA0G
MCZ1210CH900L2TA0G
MCZ1210DH120L2TA0G
MCZ1210AH360L2TA0G
MCZ1210AH900L2TD0G
MCZ1210DH500CPTA0G
