當前所在位置：首頁 > 產品展示 > 電感磁珠 > TFM160808ALC-R47MTAA TDK電感軟端頭

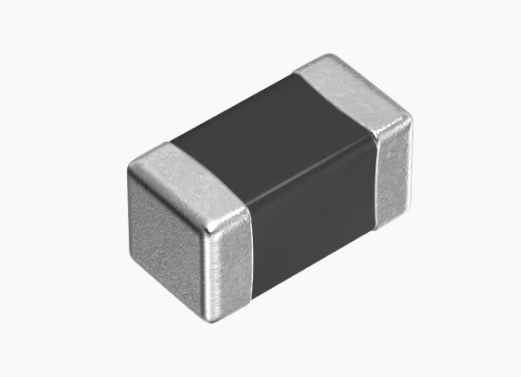

TFM160808ALC-R47MTAA TDK電感軟端頭

TFM160808ALC-R47MTAA 1608/0603 470NF 2.9A TDK電感軟端頭

由于型號較多，可以在頂端搜索型號查詢
或加微信查詢型號18922842911

咨詢熱線
0755-29602911

TFM160808ALC-R47MTAA

用途	一般等級
特點	No Directivity無方向性 Thin-film薄膜 Shield磁屏蔽 Metal Core金屬磁芯 Soft樹脂電極品
系列 \| 型	TFM-ALC
狀態	量產體制
品牌	TDK

圖片僅供參考，并展示示范產品。

3D模型

尺寸

長度(L)	1.60mm ±0.20mm
寬度(W)	0.80mm ±0.20mm
厚度 \| 高低	0.80mm Max.
推薦焊盤布局(A)	0.60mm Nom.
推薦焊盤布局(B)	0.80mm Nom.
推薦焊盤布局(C)	0.80mm Nom.

電氣特性

電感	470nH ±20% at 1MHz
額定電流(基于L變化) [Typ.]	2.9A (30% Down)
額定電流(基于L變化) [Max.]	2.7A (30% Down)
額定電流(基于溫度上升) [Typ.]	2.8A (40°C Rise)
額定電流(基于溫度上升) [Max.]	2.6A (40°C Rise)
直流電阻 [Typ.]	54mΩ
直流電阻 [Max.]	62mΩ
額定電壓 [Max.]	20V
自我共振頻率 [Min.]
自我共振頻率 [Typ.]
Q [Min.]
Q [Typ.]

其他

使用溫度范圍(包括自我溫度上升)	-40～125°C
焊接方法	回流
AEC-Q200	NO
包裝形式	塑封編帶 (180mm卷筒、帯寬 8mm)
包裝個數	3000pcs
重量	0.006g

TFM系列繞線電感線圈

■特點
1、飽和磁通密度高擁有金屬磁性材料使用，電源回路用電感器必要的良好的直流重疊特性實現。
2、對于一般的片式部件和類似產品形狀和端子結構，可實現焊盤布局是通用途的在執行的同時安定性優異。
3、采用閉合磁路結構，被最小限度控制遺漏磁通
4、樹脂電極品，柔性端頭，可抗應力彎曲
5、金屬磁芯，磁屏蔽，無方向（無正負極）

■用途
工規級：智能手機、平板終端、HDD、SSD、DVC、DSC、移動顯示面板、便攜游戲機、小型電源模塊、其他等。
車規級：ADAS ECU、車載照相機 （查看相機、感應相機）、雷達、儀表群、車載用通信模塊、其他的電源電路用途.
