TFM201610ALMA1R5MTAA TDK車規級軟端頭

TFM201610ALMA1R5MTAA 2016/0806 1.5UH 3.1A TDK車規級軟端頭

由于型號較多，可以在頂端搜索型號查詢
或加微信查詢型號18922842911

咨詢熱線
0755-29602911

TFM201610ALMA1R5MTAA

用途	車載等級
特點	AEC-Q200AEC-Q200 No Directivity無方向性 Thin-film薄膜 Shield磁屏蔽 Metal Core金屬磁芯 Soft樹脂電極品
系列 \| 型	TFM-ALMA
狀態	量產體制
品牌	TDK

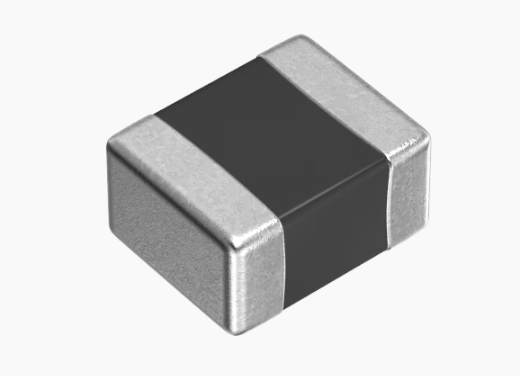

圖片僅供參考，并展示示范產品。

3D模型

尺寸

長度(L)	2.00mm ±0.20mm
寬度(W)	1.60mm ±0.20mm
厚度 \| 高低	1.00mm Max.
推薦焊盤布局(A)	0.60mm Nom.
推薦焊盤布局(B)	1.20mm Nom.
推薦焊盤布局(C)	1.60mm Nom.

電氣特性

電感	1.5μH ±20% at 1MHz
額定電流(基于L變化) [Typ.]	3.1A (30% Down)
額定電流(基于L變化) [Max.]	2.8A (30% Down)
額定電流(基于溫度上升) [Typ.]	2.6A (40°C Rise)
額定電流(基于溫度上升) [Max.]	2.3A (40°C Rise)
直流電阻 [Typ.]	85mΩ
直流電阻 [Max.]	110mΩ
額定電壓 [Max.]	20V
自我共振頻率 [Min.]
自我共振頻率 [Typ.]
Q [Min.]
Q [Typ.]

其他

使用溫度范圍(包括自我溫度上升)	-55～150°C
焊接方法	回流
AEC-Q200	YES
包裝形式	塑封編帶 (180mm卷筒、帯寬 8mm)
包裝個數	3000pcs
重量	0.018g

TFM系列繞線電感線圈

■特點
1、飽和磁通密度高擁有金屬磁性材料使用，電源回路用電感器必要的良好的直流重疊特性實現。
2、對于一般的片式部件和類似產品形狀和端子結構，可實現焊盤布局是通用途的在執行的同時安定性優異。
3、采用閉合磁路結構，被最小限度控制遺漏磁通
4、樹脂電極品，柔性端頭，可抗應力彎曲
5、金屬磁芯，磁屏蔽，無方向（無正負極）

■用途
工規級：智能手機、平板終端、HDD、SSD、DVC、DSC、移動顯示面板、便攜游戲機、小型電源模塊、其他等。
車規級：ADAS ECU、車載照相機 （查看相機、感應相機）、雷達、儀表群、車載用通信模塊、其他的電源電路用途.
