VLCF4018T-2R2N1R4-2 TDK電感

庫存型號較多，可以在頂端搜索型號查詢
或加微信查詢型號18922842911

咨詢熱線
0755-29602911

VLCF4018T-2R2N1R4-2

用途	一般等級
特點	磁屏蔽繞線鐵氧體磁芯
系列 \| 型	VLCF
狀態	量產體制
品牌	TDK

尺寸

長度(L)	4.00mm ±0.10mm
寬度(W)	4.00mm ±0.10mm
厚度 \| 高低	1.80mm Max.
推薦焊盤布局(A)	1.60mm Nom.
推薦焊盤布局(B)	1.30mm Nom.
推薦焊盤布局(C)	2.50mm Nom.
推薦焊盤布局(D)	3.90mm Nom.

電氣特性

電感	2.2μH ±30% at 100kHz
額定電流(基于L變化) [Typ.]
額定電流(基于L變化) [Max.]	1.44A (30% Down)
額定電流(基于溫度上升) [Typ.]	2.23A (40°C Rise)
額定電流(基于溫度上升) [Max.]
直流電阻 [Typ.]	52mΩ
直流電阻 [Max.]	60mΩ
自己共振頻率 [Min.]
自己共振頻率 [Typ.]
Q [Min.]
Q [Typ.]

其他

使用溫度范圍(包括自我溫度上升)	-40～105°C
焊接方法	回流
AEC-Q200	No
包裝形式	塑封編帶 (180mm卷筒)
包裝個數	1000pcs
重量	0.106g

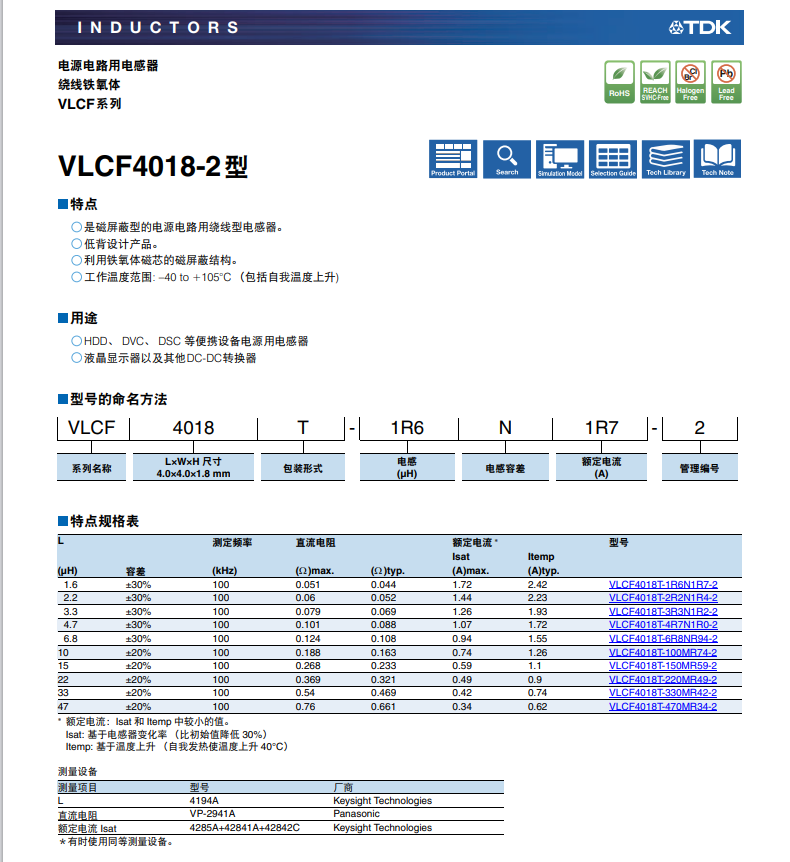

VLCF4018-2型
特點：
1、是磁屏蔽型的電源電路用繞線型電感器。
2、低背設計產品。利用鐵氧體磁芯的磁屏蔽結構。
3、工作溫度范圍: –40 to +105°C （包括自我溫度上升)

用途：
HDD、 DVC、 DSC 等便攜設備電源用電感器液晶顯示器以及其他DC-DC轉換器

TDK優質現貨商
以下型號現貨供應：
VLCF4018T-100MR74-2
VLCF4018T-220MR49-2
VLCF4018T-2R2N1R4-2
VLCF4018T-3R3N1R2-2
VLCF4018T-470MR34-2
VLCF4018T-4R7N1R0-2
